皮帶跑偏是皮帶機運行的普遍現象,上皮帶跑偏易造成物料散落,跑偏嚴重易使皮帶撕裂;下皮帶跑偏易造成皮帶磨機架。糾正皮帶跑偏是皮帶機運行的一大難題,使用該裝置能有效可靠地糾正正因皮帶機各部安裝不正、運轉不靈、物料沖擊力方向不順、負荷大小變化、皮帶內部斷面張力不均等各種因素造成的皮帶跑偏。 構造及原理

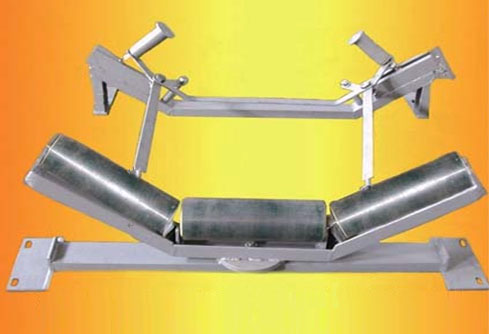

預調式皮帶自動糾偏裝置由立檔輥機構、耗輥機械及連桿機構組成,當皮帶跑偏時,皮帶邊緣推動立檔輥向皮帶跑偏的方向移動,同時立檔輥機構中的連桿動縱拉桿移動,縱拉桿拉動托輥機構同步偏轉,偏轉托輥的線運動方向與皮帶運轉方向形成夾角,其間產生的皮帶橫向摩擦力驅動皮帶居中運行。
一、產品特點,糾偏精度高,由于該裝置設有橫拉桿,能有效的控制皮帶在機架中心線10MM范圍運行。
二、糾偏效果好
該裝置較其他各種機械糾偏、液壓糾偏裝置最顯著的特點是提前一段距離糾偏,這樣就使托輥機構偏轉較小的角度,就能到達理想糾偏目的,從而使皮帶磨損較小,糾偏效果最好。
三、運轉靈活,無需維護
由于各轉動關節設計有干式軸承,使該裝置不拍水、煤泥、粉塵等物料侵襲,只需簡單安裝,無需日常維護。
四、使用可靠,壽命長
該裝置無需任何動力驅動,運轉機構為低運動副,且運動距離短,故該裝置磨損較小,使用壽命長。
五、部件通用,更換方便
該裝置所用托輥為在線皮帶機的上托輥,一旦托輥損壞,用戶只需更換自家的在用托輥即可,從而減少停機時間。
