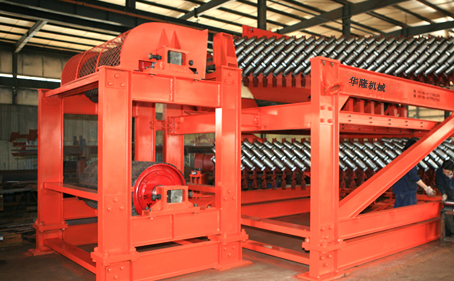

皮帶機轉彎裝置產品簡介 ：
皮帶機轉彎裝置是徐州華隆機械設備制造有限公司研制的新型產品，針對煤礦井下巷道彎曲而開發的一種新型的設備，設備一改過去巷道轉彎處需多臺皮帶機塔接的運輸方式，一機便可實現轉向換向的目的，從而實現了一臺設備代替了多部轉載設備。無需動力了，省時、省電、省安裝，安全可靠，可實現左右0-180度之間任意角度的轉換。實現了煤礦井下皮帶運輸?shù)母锩?/FONT>
皮帶機轉彎裝置的使用范圍很廣,可以使帶式輸送機實現水平轉彎、上下轉彎、組合轉彎、上下變坡運行（在上下變坡運行中可以實現壓帶功能，防止產生飄帶）。原需要多臺皮帶機搭接方式進行輸送，現采用該裝置一機便可達到換向轉向目的，可實現省電、省工、省設備、省安裝、省電控等。
裝置采用截盤式長衛星輥轉向滾筒，確保輸送機在平面轉角運行中消除軸向力，達到膠帶換向目的。可實現0°～180°之間的任何轉換角度。
性能參數及使用范圍
使用范圍和參數選擇
轉向角:0°～1 80°均可實現
帶寬：500mm～1 400mm
機 型：所有帶式輸送機
轉折次數：1～2次
阻力系數：K=1．08～1．1 2
外型尺寸：見右表
主要特點：
節省投資：節約了機頭、機尾、溜子、電控等設備投資。
減少人員：無需專人值守，減少了工作崗位，增加了安全系數。
置節約能源：該設備無需動力，減少了裝機容量，節省大量電耗。
降低成本：該設備結構簡單，省時、省電、省人工、大大降低了運營成本。
安裝方便：無需增加巷道的高度和長度。
使用范圍：
使用范圍很廣，可以使帶式輸送機實現水平轉彎、上下轉彎、組合轉彎、上下變坡運行（在上下變坡運行中可以實現壓帶功能，防止產生飄帶）。 當出現以下情況時可以考慮使用換向系統。
1、 在一個運輸系統中，由于運輸巷道有彎曲而必須多臺帶式輸送機搭接機運輸或必須鋪設大溜子轉彎搭接運輸時，最適合采用換向系統，可實施省工、省電、省設備、省電控。
2、 由于換向系統使用后可以使帶式輸送機轉彎前后共用一個機頭和一個儲帶裝置及張緊裝置，就使得機尾到轉彎處的距離可以非常短（最短可以只有4米左右），這樣在末采中就不存在因要求帶式輸送機太短鋪不下而撤換溜子得麻煩，大大地提高了工作效率。
3、 在掘進巷道時，使用換向系統將帶式輸送機延伸到掘進頭可以代替鋪設溜子所帶來的麻煩。這樣即可以省工、省電，還可以省維護。
皮帶機轉彎裝置外型尺寸（長×寬×高）
|
轉 角(゜) |
帶 寬 |
|
650 |
800 |
1000 |
1200 |
|
0-11/180-169 |
3320×650×1635 |
3560×630×1635 |
3840×650×1790 |
4080×680×1780 |
|
12-22/168-158 |
3380×750×1635 |
3620×780×1635 |
3930×860×1790 |
4150×920×1780 |
|
23-32/157-148 |
3420×870×1635 |
3690×920×1660 |
3990×1030×1790 |
4210×1220×1780 |
|
33-42/147-138 |
3440×1000×1635 |
3740×1080×1660 |
4020×1210×1780 |
4240×1320×1780 |
|
43-52/137-128 |
3460×1150×1635 |
3780×1250×1660 |
4050×1400×1780 |
4270×1520×1780 |
|
53-62/127-118 |
3490×1310×1695 |
3800×1430×1720 |
4040×1590×1890 |
4320×1730×1880 |
|
63-71/117-109 |
3500×1470×1695 |
3800×1600×1720 |
4110×1780×1890 |
4230×1930×1880 |
|
72-79/108-101 |
3510×1620×1695 |
3800×1770×1720 |
4120×1960×1890 |
4240×2140×1880 |
|
80-85/100-95 |
3520×1760×1695 |
3800×1920×1720 |
4120×2150×1890 |
4240×2350×1880 |
|
86-90/94-90 |
3530×1880×1695 |
3800×2060×1720 |
4150×2300×1890 |
4280×2510×1880 |
